疏水擴容裝置（閃蒸罐）

一、產品概述

凝結水閉式回收，對中高壓疏水，務必進行一級或多級擴容降壓后進行使用。對低壓凝結水，由于溫度過高或者現場對0.3-0.6MPaG低壓蒸汽有需求或利用，也可進行閃蒸分離。在石化、醫藥、食品、熱力、冶金、橡膠、汽車等工業部門應用極其廣泛。

二、產品結構及工作原理

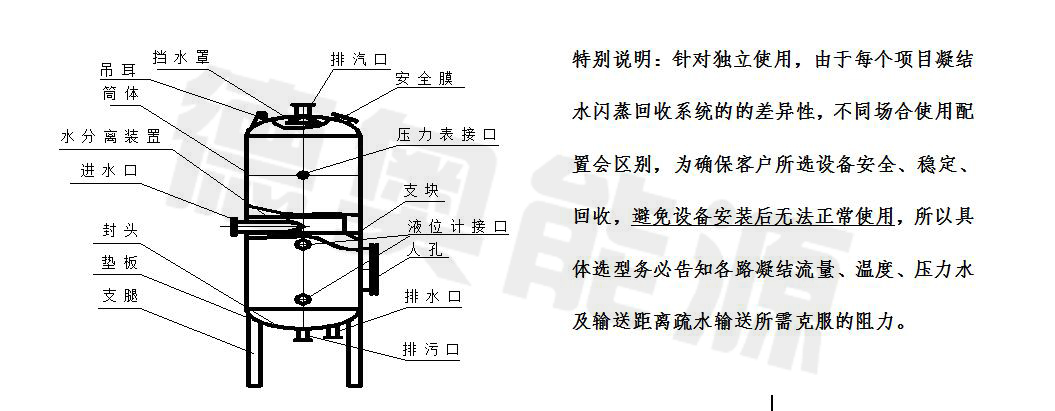

◆ 產品結構

由擴容器、出水口、排汽口、排水口、磁翻板液位計、電控箱及閥組等組成。

◆工作原理

高溫高壓水通過進水管進入閃蒸罐，體積迅速膨脹，壓力急劇降低，從而產生大量閃蒸汽，閃蒸汽經排汽管、逆止閥到除氧器或換熱器利用；水則經排水管、電動閥到下一級低壓管網或用熱設備回收利用。水的排出依據液位的高低，由電控系統控制電動調節閥的開啟來實現。

三、設備特點

● 疏水擴容裝置本體按壓力容器設計制作

按壓力容器設計及制造，確保設備質量。對閉式回收，確保分離出的凝結水及二次汽帶壓壓工況下密閉回收。

● 合理設計，公司研制出的獨特的旋流裝置及汽水分離裝置二級分離，分離充分，確保二次汽不帶水滴；

● 每臺設備及組件出廠前經過嚴格測試，性能穩定，質量可靠。

三、設備選型須知

總則，疏水擴容裝置即可獨立使用，又可與電動或氣動凝結水回收裝置配套使用。配套使用我公司會根據現場工況進行精確計算合理設計，獨立使用選型須知如下：

1.KRQ系列疏水擴容裝置型號表達方式：

 KRQL/W—××  S

 其中：DSH為疏水擴容裝置產品代號

           L/W布置方式： L：表示臥式布置；W：表示臥式布置；

          ××：為數字表示裝置凝結水處理能力；
                S：表示設備為不銹鋼材質，碳鋼則不加任何字母。

2．根據所需回收的凝結水量選取設備處理容量，設備型式分立式與臥式，根據客戶實際情況選擇；

3．凝結水閃蒸回收裝置有開/閉兩種型式，每種型式根據回收區域用各熱設備工況及用熱系統具體情況進行進行針對性配置；

 4．凝結水閃蒸回收裝置為非標產品，即使處理量相同，設備實際尺寸會根據實際系統工況而針對性設計；

5．閃蒸后二次汽去處務必特別說明；
