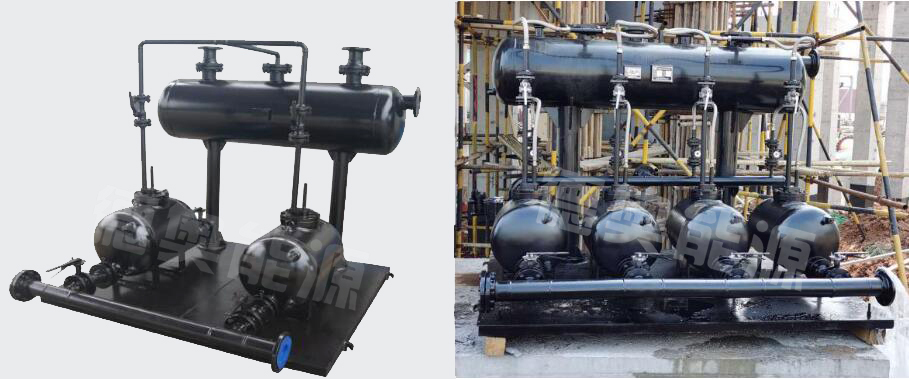

氣動凝結水回收裝置

一、產品概述

DNW系列氣動凝結水回收裝置可廣泛應用于化工、煤化工、輕工、制藥、冶金、民用等用蒸汽作熱源的間接加熱狀況下，所產生凝結水的回收利用，該裝置結構緊湊，一體化，使用壓縮氮氣、壓縮空氣、過熱或飽和蒸汽做驅動，無需耗電，實現全自動控制，是一種對短距離輸送就近具備壓縮氣體或帶壓蒸汽條件時簡便易行凝結水開/閉回收方式。

二、 工作原理

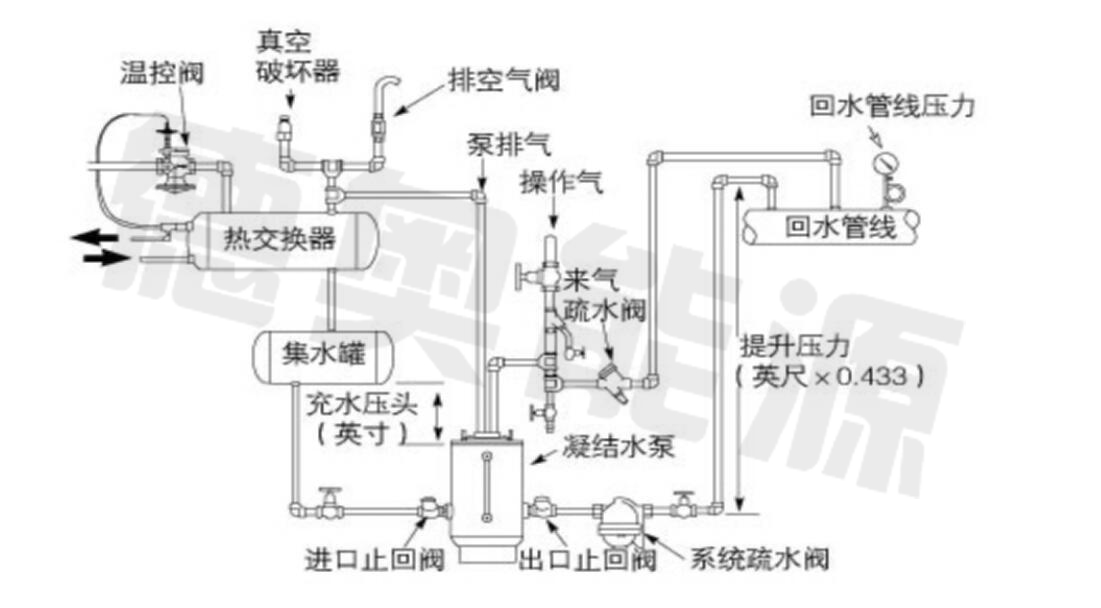

◆ 工藝流程

氣動凝結水回收裝置由氣動冷凝水回收泵、集水容器和其它輔助設備及組件組成，緊密的安裝在一個工作平臺。

凝結水經由不同管路匯入凝結水集水容器，在重力作用下進入氣泵腔體，腔體內浮球上升。當浮球上行至一定液位時，供氣/汽閥打開，壓縮氣體或帶壓蒸汽進入泵體，隨著泵腔體內壓力逐漸提升，直至足以克服反壓力的狀態，承壓腔體內的凝結水頂開出口止回閥，開始排放凝結水。當浮球下行至其一定液位時，供氣/汽閥關閉，同時打開排氣閥，泵內壓力降低。此時集水容器內凝結水依靠重力及部分余壓重新進入氣泵腔體。

氣動凝結水回收裝置間歇性運行。

◆ 設備特點

● 集水容器按壓力容器設計制作

無論閉式還是開式回收，按壓力容器設計及制造，確保設備質量。對閉式回收，確保凝結水高壓工況下密閉回收。

● 全不銹鋼內件，抗腐蝕，使用壽命長；

● 內部采用經久耐用的壓縮彈簧，受壓彈簧機構保證長使用壽命，終身彈簧質保；

● 進、排氣閥芯經過研磨確保嚴密密封；

● 經過特殊制造的高精度浮球和進汽閥密封環表面的硬化處理確保長久穩定的使用壽命

● 可用于高背壓，低壓和真空系統，適用于酸及其它苛刻工藝介質；

● 每臺泵出廠前經過嚴格測試，性能穩定，質量可靠；

● 使用壓縮空氣或蒸汽作為動力源，適合近距離及危險場合疏送液體。

三、設備選型須知

1. DNW系列閉式凝結水回收裝置型號表達方式：

DNWC/O—×× □ S

其中：DNW為閉式凝結水回收裝置產品代號

W：表示凝結水回收裝置集水容器為臥式布置；

C/O：為裝置類型，C表示閉式回收，O開式回收；

××：為數字表示裝置凝結水處理能力；

B：表示設備為不銹鋼材質，碳鋼則不加任何字母。

2．根據所需回收的凝結水量選取設備處理容量，每臺泵處理量5t/h，不足取整，設備型式臥式；

3．氣動凝結水回收裝置有開/閉兩種型式，每種型式根據回收區域用各熱設備工況及用熱系統具體情況進行進行針對性配置；

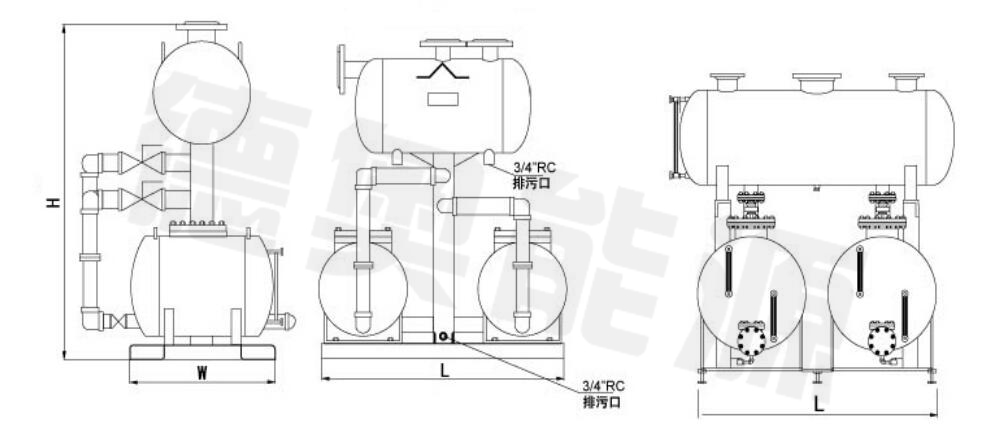

4．凝結水回收裝置為非標產品，即使處理量相同，設備實際尺寸會根據實際系統工況而針對性設計；

5．現場驅動介質優先選擇壓縮氮氣或過熱蒸汽，壓縮空氣次之。如果驅動介質為飽和蒸汽，務必特別說明。

特別說明：由于凝結水閉式回收系統的復雜性，不同場合使用配置區別很大，為確保客戶所選設備安全、穩定、回收，避免設備安裝后無法正常使用，所以具體選型務必告知使用驅動介質及輸送距離或沿程所需克服的阻力及回收母管支路情況。
